主页光学镜片平凹透镜

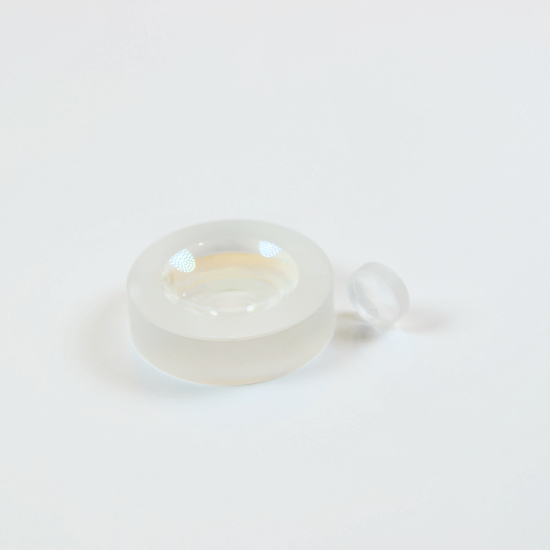

光学玻璃平凹透镜

光学玻璃平凹透镜

平凹透镜具有负焦距，通常用于使准直光束发散，就像伽利略型扩束器或望远镜一样。
1. 光束扩展
2. 光投射
3. 扩大光学系统的焦距

支付 :
T/T Payment, Western Union
装运港口 :
Fuzhou China
产品产地 :
China

立即询问

产品类别

新产品

产品详情

光学玻璃平凹透镜

1. 光束扩展
2. 光投射
3. 扩大光学系统的焦距

平凹透镜 具有负焦距，可用于发散准直光束；在这种情况下，曲面应朝向光源，以最大程度地减少球面像差。此外，它们还可用于抵消光学系统中其他透镜引起的球面像差的影响。由于平凹透镜的球面像差为负，因此可以用来平衡其他透镜的像差。

WTS 提供 N-BK7 平凹透镜、熔融石英平凹透镜、氟化钙平凹透镜等。

材料：	A级光学玻璃，UV、VIS、IR材料
尺寸公差：	±0.1mm（标准型），±0.05mm（高精度型）
中心厚度公差：	±0.1mm（标准型），±0.05mm（高精度型）
近轴焦距：	±2%
表面质量：	60/40（标准型）、20/10（高精度型）
通光孔径：	>85%
表面图：	λ/2（标准）、λ/4（高精度）@633nm
集中：	3弧分
斜角：	<0.25毫米×45°
涂层：	根据要求

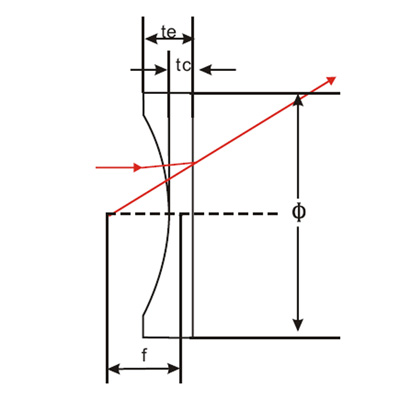

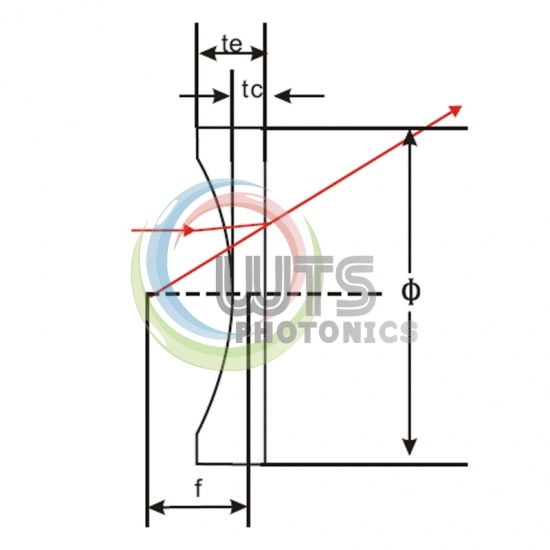

PCV Lenses

球面透镜注意事项：
a. 还可根据要求提供 Schott、Ohara、Hoya 或中国 CDGM 的其他光学玻璃材料。
b. 可根据要求提供直径从 1.0 至 300 毫米的任意尺寸的定制球面透镜。

一站式服务 用于视觉光学-激光光学-医疗光学-5G光通信-军用光学器件。

典型尺寸
货号	直径（毫米）	f(毫米)	内径(毫米)	温度(毫米)	厚度(毫米)	宽度(毫米)
材料	N-BK7
PLCV001	6	-12	6.22	2	2.77	-13.31
PLCV002	6	-24	12.44	2	2.37	-25.31
PLCV101	12.7	-15	7.79	2	5.27	-16.35
PLCV102	12.7	-20	10.37	2	4.17	-21.32
PLCV103	12.7	-25	12.97	2	3.7	-26.33
PLCV104	12.7	-30	15.56	2	3.4	-31.31
PLCV105	12.7	-40	20.75	2	3	-41.32
PLCV106	12.7	-50	25.94	2	2.79	-51.33
PLCV107	12.7	-75	38.9	2	2.52	-76.31
PLCV108	12.7	-100	51.88	2	2.39	-101.33
PLCV201	25.4	-35	18.15	2	7.18	-36.32
PLCV202	25.4	-50	25.94	2	5.32	-51.33
PLCV203	25.4	-70	36.31	2	4.29	-71.32
PLCV204	25.4	-75	38.9	2	4.13	-76.31
PLCV205	25.4	-100	51.88	2	3.58	-101.33
PLCV206	25.4	-125	64.96	2	3.26	-126.36
PLCV207	25.4	-150	77.8	2	3.04	-151.3
PLCV208	25.4	-175	90.78	2	2.89	-176.32
PLCV209	25.4	-200	103.75	2	2.78	-201.33
PLCV210	25.4	-250	129.72	2	2.62	-251.39
PLCV211	25.4	-300	155.6	2	2.52	-301.29
PLCV212	25.4	-500	259.4	2	2.31	-501.39
PLCV213	25.4	-1000	518.7	2	2.16	-1001.28
PLCV301	30	-80	41.5	2	4.81	-81.32
PLCV302	30	-100	51.88	2	4.22	-101.33
PLCV303	30	-200	103.75	2	3.09	-201.33
PLCV304	38	-50	25.94	2	10.28	-51.33
PLCV305	38	-100	51.88	2	5.6	-101.33
PLCV306	38	-150	77.8	2	4.36	-151.3
PLCV307	38	-200	103.75	2	3.76	-201.33
PLCV308	38	-350	181.55	2	3	-351.31
PLCV309	38	-500	259.4	2	2.7	-501.39
PLCV310	38	-700	363.1	2	2.5	-701.31
PLCV401	40	-50	25.94	2	11.42	-51.33
PLCV501	50	-75	38.9	2	12.1	-76.97
PLCV502	50	-100	51.88	3	9.42	-101.99
PLCV503	50	-150	77.8	3	7.13	-151.96
PLCV504	50	-200	103.75	3	6.06	-201.99
PLCV505	50	-250	129.72	3	5.43	-252.05
PLCV506	50	-400	207	3	4.52	-401.03
PLCV507	50	-500	259.4	3	4.21	-502.05
PLCV508	50	-600	311.2	3	4.01	-601.91
PLCV509	50	-800	415	3	3.75	-802.02
材料	熔融石英
PLCV-FS01	12.7	-15	6.92	2	6.17	-16.41
PLCV-FS02	12.7	-20	9.2	2	4.54	-21.38
PLCV-FS03	12.7	-25	11.51	2	3.91	-26.38
PLCV-FS04	12.7	-30	13.8	2	3.55	-31.37
PLCV-FS05	12.7	-40	18.41	2	3.13	-41.38
PLCV-FS06	25.4	-35	16.11	2	8.2	-36.36
PLCV-FS07	25.4	-50	23.01	2	5.82	-51.38
PLCV-FS08	25.4	-75	34.51	2	4.42	-76.38
PLCV-FS09	25.4	-100	46.03	2	3.79	-101.42
PLCV-FS10	25.4	-150	69.02	2	3.18	-151.39
PLCV-FS11	25.4	-175	80.54	2	3.01	-176.43
PLCV-FS12	25.4	-200	92.04	2	2.88	-201.42
PLCV-FS13	25.4	-250	115.08	2	2.7	-251.5
PLCV-FS14	25.4	-300	138.04	2	2.59	-301.41
PLCV-FS15	25.4	-500	230.1	2	2.35	-501.5
PLCV-FS16	25.4	-1000	460.1	2	2.18	-1001.42
PLCV-FS17	38	-50	23.01	3	13.03	-52.07
PLCV-FS18	38	-100	46.03	3	7.1	-102.1
PLCV-FS19	38	-150	69.02	3	5.67	-152.07
PLCV-FS20	38	-200	92.04	3	4.98	-202.11
PLCV-FS21	38	-350	161.06	3	4.13	-352.13
PLCV-FS22	38	-500	230.1	3	3.79	-502.19
