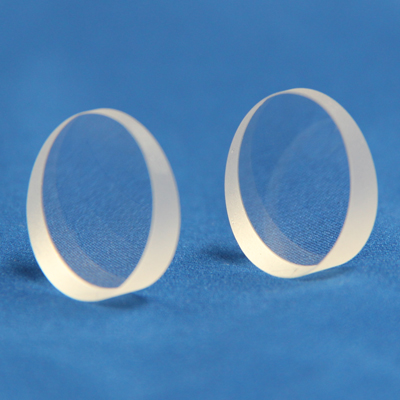

N-BK7 和熔融石英楔形棱镜和楔形窗口

N-BK7 和熔融石英楔形棱镜和楔形窗口

A 楔形棱镜 是一种带有倾斜平面的光学元件,可以使光路偏向较厚的一侧,单个倾斜面即可使入射光路的角度发生偏移。两者组合使用,既可以作为变形棱镜来矫正激光光束,也可以在一定范围内调整出射光束的方向,是一种理想的光路调整装置。

WTS为您提供定制设计的一站式服务。

  • 支付 :

    T/T payment
  • 装运港口 :

    FUZHOU
  • 产品产地 :

    China
  • 产品详情

N-BK7 和熔融石英楔形棱镜和楔形窗口

产品概述:楔形棱镜,又称楔角棱镜,是一种具有倾斜斜面的光学元件,能够将光路偏向较厚的一侧。它的功能与光学窗口片类似,均可用作隔离元件。楔形棱镜可用于产生微小的偏差,使光无法返回光源。

规格:
材料:N-BK7 或紫外熔融石英、ZnSe、锗等。
尺寸公差:+0.0, -0.1毫米
厚度公差:+/-0.2毫米
表面质量:60-40 秒/天
表面平整度:λ/4 @ 632.8nm
楔形公差:±1 弧分
通光孔径:>85% 的尺寸
斜角:<0.25毫米×45°
涂层AR 镀膜、介电镀膜或根据要求

Wedge PrismsWedge Windows

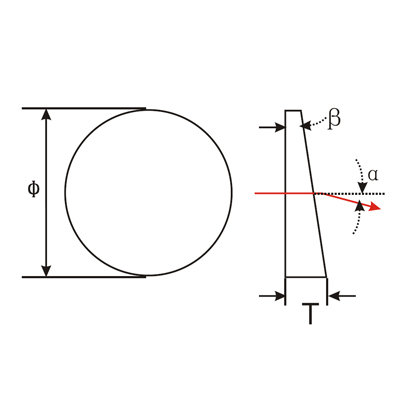

典型尺寸:
直径(毫米)偏向角(α)楔角(β)
φ25.41°57'
φ25.43°53'
φ25.47°46'
φ25.411°39'

可提供不同形状、尺寸、材料和涂层要求。

适用范围:

  1. 光学成像:修正像差、色差,提高成像质量,使图像更清晰、更准确。
  2. 激光技术:用于调整激光束的方向和角度,实现精确的光束指向控制。
  3. 光学测量:楔形棱镜可以作为产生光程差的重要光学元件。
  4. 光通信:调整光信号的传播方向,实现光信号在不同光路之间的切换、耦合。
  5. 科学研究:搭建各种光学实验装置,研究光的偏振特性、光的折射、反射规律等。
