道威棱镜 它通常由玻璃材料制成,具有直角三棱镜的简单形状,可以使光在其内部反射两次,将图像旋转180°而不改变左右形状。在光学系统中,它常用于改变光路方向和调整图像方向,并广泛应用于望远镜和显微镜等光学仪器中,以优化成像质量和光路布置。
支付 :
T/T Payment, Western Union装运港口 :
Fuzhou China产品产地 :

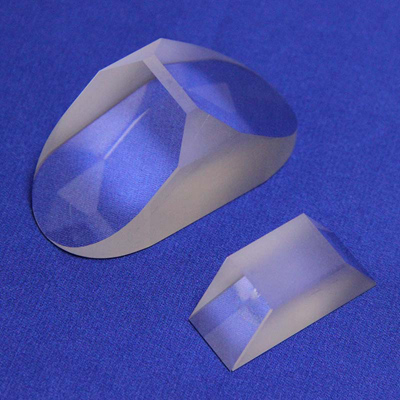

ChinaBK7和熔融石英玻璃道威棱镜
道威棱镜 有两个应用程序。
1.主要应用是作为旋转器使用。
它可以旋转图像,但不会使光束偏离。当棱镜绕输入平行光线旋转某个角度时,图像会旋转该角度的两倍。务必注意,该应用必须使用平行或准直光束,并且大型方形反射面应保持非常清洁。
2. 另一种应用是用作回射器。在这种应用中,它相当于一个直角棱镜。
规格: | |
材料: | BK7、熔融石英等光学玻璃 |
尺寸公差: | +0.1, -0.1毫米 |
表面质量: | 60-40 秒/天 |
表面平整度: | λ/2 @ 632.8nm |
角度公差: | +/-3 弧分 |
通光孔径: | >85% 的尺寸 |
斜角: | <0.25毫米x45° |
涂层: | 根据要求 |

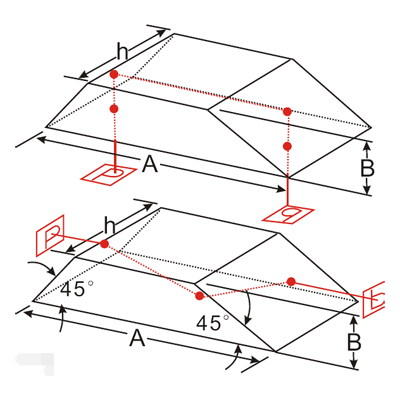

典型尺寸: | ||
A(毫米) | 宽度(毫米) | 唔) |
21.1 | 5 | 5 |
42.3 | 10 | 10 |
63.4 | 15 | 15 |
可满足不同形状、尺寸和材料要求。
使用范围:
它应用于望远镜、显微镜、潜望镜、图像测量系统和激光光学系统等许多领域,可以调整光路的传播方向和图像的成像方向。
