定制光学玻璃角锥棱镜

定制光学玻璃角锥棱镜

角锥棱镜 是一种由三个相互垂直的反射面形成独特结构的光学元件,具有高效反射、光路偏移等特点,广泛应用于激光测量、遥感测绘、精密仪器校准等领域。其高稳定性、高精度、低损耗等优势,为复杂的光学系统提供可靠的光路控制和信号传输解决方案。

  • 支付 :

    T/T Payment, Western Union
  • 装运港口 :

    Fuzhou China
  • 产品产地 :

    China
  • 产品详情

高精度角锥棱镜

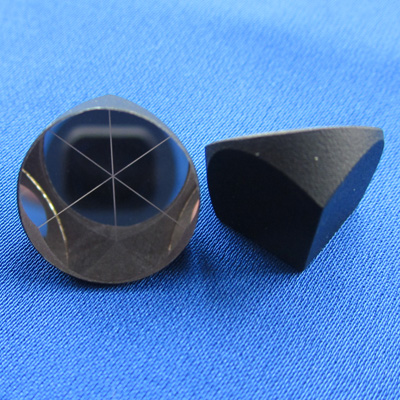

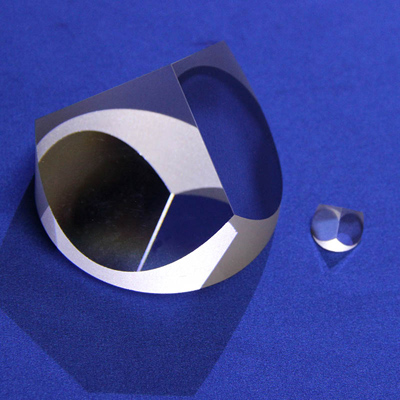

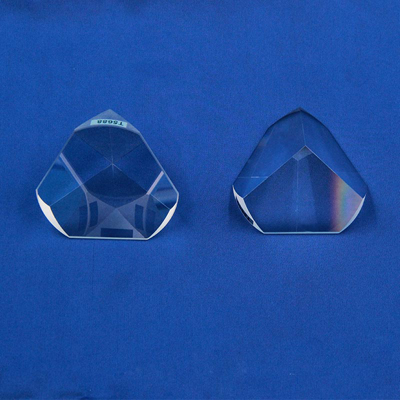

角锥棱镜 也称为 回射器。 它具有三个相互垂直的表面和一个斜边。从斜边进入的光线会依次被三个表面反射,无论入射光束的方向如何,最终都会从斜边射出,与入射光束方向平行。由于其特殊的性能,它常用于测距、光信号处理和激光领域。

规格:
材料:N-BK7,熔融石英
尺寸公差:+0.0, -0.2毫米
表面质量:40-20 秒/天
表面平整度:前表面λ/4,反射表面λ/8
偏差180°:±5 角秒(标准);±3 角秒(高精度)
通光孔径:>85% 的尺寸
斜角:<0.25毫米×45°
涂层:1.无涂层
2.银色(铜色)+黑色反光漆
3.AR镀膜,R<0.25%,正面AOI=0°;
反射表面上采用银色(铜色)+黑色涂料。

Corner Cube PrismsRetroreflector PrismsSurvey Mini PrismCorner Retroreflectors

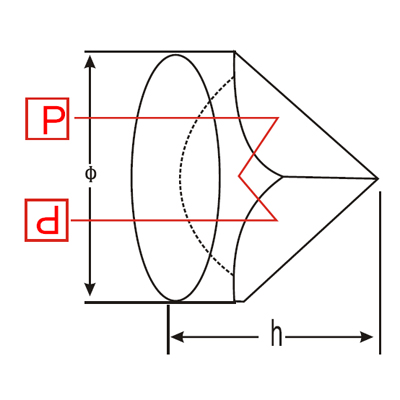

典型尺寸:
直径(毫米)高度(毫米)偏差
φ12.710.2180+/-5"
Φ15.011.3180+/-5"
Φ25.419180+/-5"
Φ3828.5180+/-5"
Φ50.837.5180+/-5"
Φ7052.5180+/-5"

还有其他尺寸和形状可供选择。

适用范围:

(1)激光技术:用于激光干涉测量系统,对激光束进行精确反射,保证光路的准确性和稳定性,实现高精度的距离测量和微小位移的检测。

(2)航空航天:用于飞行器的姿态测量和导航系统。通过反射特定的光或信号,为飞行器提供精确的方向和位置信息。

(3)测绘:通过发射激光束,接收角锥棱镜反射的信号,可以快速、准确地测量距离、角度信息,从而绘制高精度地图、地形图。

(4)光通信:将光信号准确地反射到指定的方向,实现不同光路之间的连接和信号传输,提高通信系统的性能和稳定性。
