高精度光学玻璃直角棱镜

高精度光学玻璃直角棱镜

直角棱镜 使光束偏转90°或180°。常用于望远镜、潜望镜等光学系统。
将光束或图像偏转 90° 或 180°
材料:N-BK7、紫外熔融石英、CaF2、ZnSe 或 Ge
有增透膜和高透膜可供选择

  • 支付 :

    T/T Payment, Western Union
  • 装运港口 :

    Fuzhou China
  • 产品产地 :

    China
  • 产品详情

高精度光学玻璃直角棱镜



直角棱镜 经过精密抛光,公差适中,适用于要求更高的应用。

我们提供 BK7 或紫外熔融石英两种材质。

BK7 棱镜推荐用于可见光和近红外波段的一般实验室应用。

对于紫外、红外或热敏应用,建议使用熔融石英棱镜。我们的熔融石英棱镜按照严格的规格制造,适用于 0.16-2.10μ m 的波长范围。

直角棱镜使光束偏转或折射90°或180°,常用于望远镜、潜望镜等光学系统中。

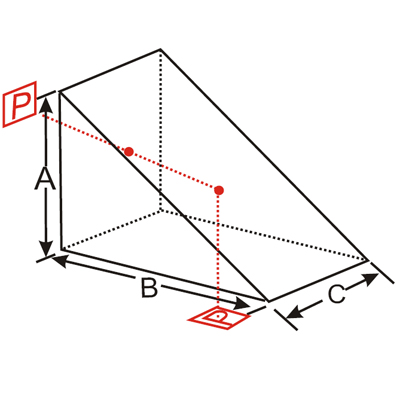

90度偏转:面发生90度偏转。斜边图像直立且反转。

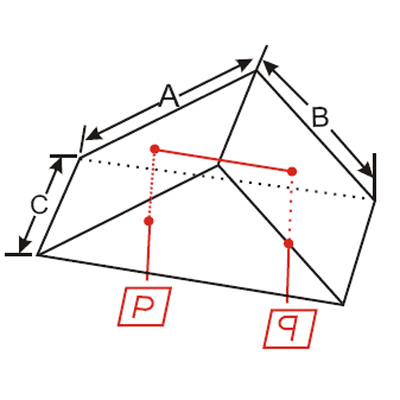

180°偏转:180°偏转使用斜边作为入射面和出射面。主要应用是作为反射镜,前提是入射光束的平面包含顶点。



规格:
材料: N-BK7;紫外熔融石英、锗、硒化锌等光学玻璃
尺寸公差: ±0.1mm(标准);±0.05mm(高精度)
光洁度: 60-40 S/D(标准型);10-5 S/D(高精度型)
面型: λ/4@632.8nm(标准型);λ/8@632.8nm(高精度型)
偏差180°: ±3 角分(标准);±30 角秒(高精度)
通光孔径: >85% 的尺寸
倒角: <0.25毫米×45°
镀膜: AR 膜、镀铝或根据要求

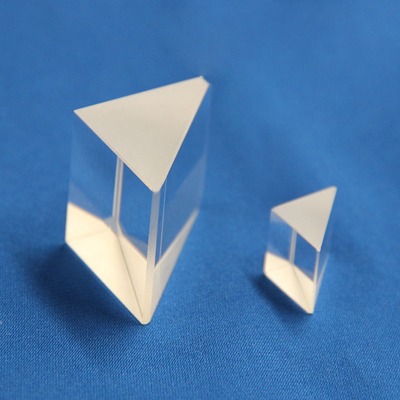

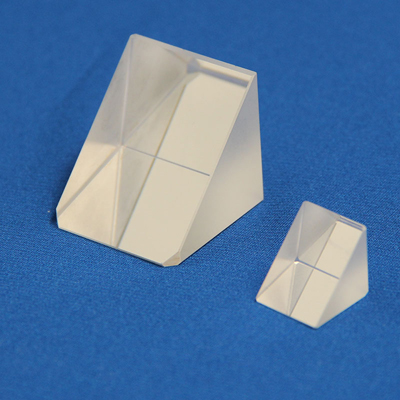

Right Angle PrismsCoated Right Angle Prisms180 deg Deflection Right Angle Prisms90 deg Deflection Right Angle Prisms

典型尺寸:
尺寸(毫米) 尺寸(毫米)
3.0x3.0x3.0 15.0x15.0x15.0
5.0x5.0x5.0 25.4x25.4x25.4
10.0x10.0x10.0 38.1x38.1x38.1
12.7x12.7x12.7 50.8x50.8x50.8

应用场景:

(1)望远镜:用于光路折叠、图像校正;

(2)显微镜:改变光的传播方向,也可用于产生和分析偏振光;

(3)潜望镜:经过两次反射,光线沿直角路径传播;

(4)测距仪:反射激光束

(5)光学仪器校准:校准其他光学仪器的光路、角度

(6)光纤通信:可用于光信号的耦合和控制

(7)摄影器材:用于特殊的光路设计,以达到特定的拍摄效果
