主页光学棱镜五棱镜

高精度光学玻璃五棱镜

Coated and inked pentagonal prism products

高精度光学玻璃五棱镜

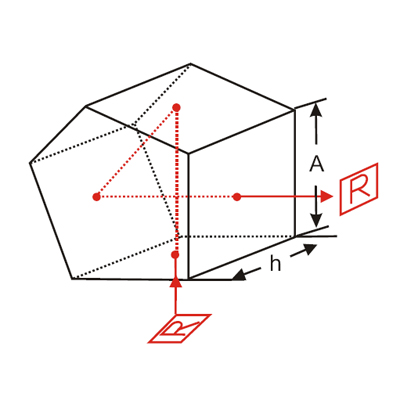

五棱镜 是五面棱镜，光线偏向 90°，图像为右手图像

光束或图像偏离 90°

右手图像
可提供涂层

支付 :
T/T Payment, Western Union
装运港口 :
Fuzhou China
产品产地 :
China

立即询问

产品类别

新产品

产品详情

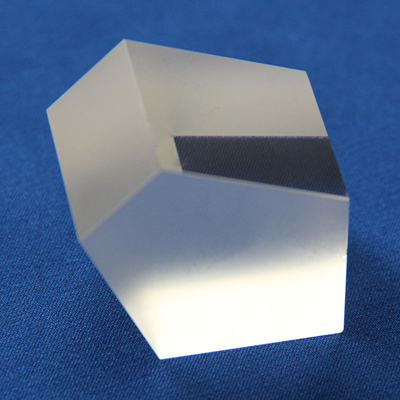

高精度光学玻璃五棱镜

五棱镜 是五面棱镜，光线偏向 90°，图像为右手图像。因此，90° 的偏转角与棱镜的方向无关，这在无法精确控制棱镜方向的应用中尤为重要。

由于几何形状不能使用全内反射，因此反射表面必须涂有金属或电介质涂层。

标准的五棱镜反射面采用镀铝或增强铝材质，镀铝面有时采用黑色喷漆。

规格：
材料：	N-BK7、熔融石英或其他光学玻璃
尺寸公差：	+0.0, -0.2毫米
表面质量：	60-40 秒/天
表面平整度：	λ/4 @ 632.8nm
角度公差：	±30 角秒（标准）；±5 角秒（高精度）
通光孔径：	>85% 的尺寸
斜角：	<0.25毫米×45°
涂层：	表面 S1 和 S2：单层 MgF2 涂层
	表面 S3 和 S4：镀铝并涂黑

典型尺寸：
尺寸：A×h(mm)	尺寸：Axh(mm)
2.5×2.5	2.5×2.5
7.0×5.0	10.0×10.0
15.0×15.0	20.0×20.0

可提供其他尺寸、涂层。

应用场景：

（1）成像系统：光线经过多次反射，在取景器中呈现正立的图像，适用于望远镜和摄影；

（2）测量仪器：用于全站仪或激光测距仪，在工业测量、房地产测量、军事测距等方面有重要应用。

热门标签 : N-BK7五棱镜熔融石英五棱镜 90°偏向棱镜五面棱镜光学五棱镜镀膜五棱镜
