高精度双凹透镜和双凹透镜

High Presion Double Concave Lenses and Bi-concave Lenses

高精度双凹透镜和双凹透镜

双凹透镜与平凹透镜类似，用于产生发散光。双凹透镜最适合用于汇聚入射光束。

1. Zemax光学设计套件支持

2. 负焦距

3. 按需提供材料

支付 :
T/T Payment, Western Union
装运港口 :
Fuzhou China
产品产地 :
China

立即询问

产品类别

新产品

产品详情

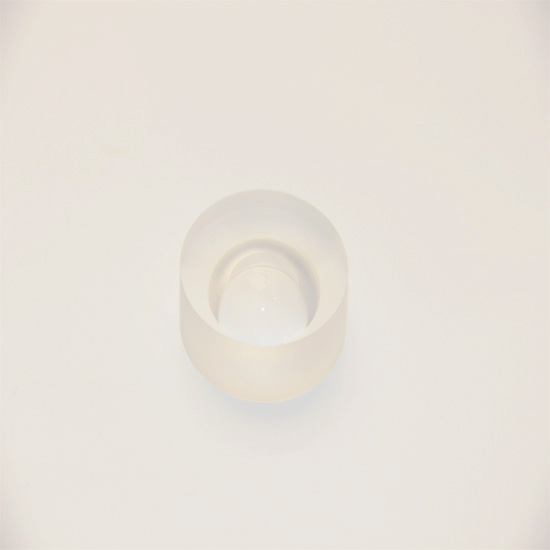

高精度双凹透镜和双凹透镜

双凹透镜, 双凹透镜 与平凹透镜类似，它们用于产生发散光。双凹透镜最适合用于产生会聚光的输入光束。

1. Zemax光学设计套件支持

2. 负焦距

3. 按需提供材料

WTS 提供定制双凹透镜产品。

材料：	光学玻璃、BK7、熔融石英、肖特、OHARA、CaF2、锗 ETC。
尺寸公差：	±0.1mm（标准型），±0.01mm（高精度型）
中心厚度公差：	±0.1mm（标准型），±0.02mm（高精度型）
近轴焦距：	±2%
表面质量：	60/40（标准型）、20/10（高精度型）
通光孔径：	>85%
表面图：	λ/2（标准）、λ/8（高精度）@633nm
集中：	3弧分
斜角：	<0.25毫米×45°
涂层：	根据要求

球面透镜注意事项：
a. 也可根据要求提供 Schott、Ohara、Hoya 或中国 CDGM 的其他光学玻璃材料，Heraeus、Corning 的 UVFS，锗、硅、ZnSe、ZnS、CaF2、蓝宝石。
b. 可根据要求定制直径从 1.0 到 300 毫米的任何尺寸的球面透镜。

一站式服务 用于视觉光学-激光光学-医疗光学-5G光通信-军用光学器件。

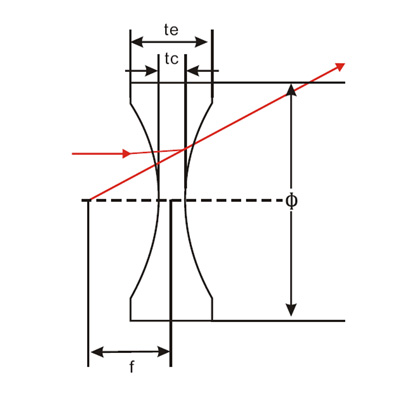

典型尺寸
货号	直径(毫米)	f(毫米)	R2=R2(毫米)	温度(毫米)	厚度(毫米)	宽度(毫米)
材料	N-BK7
BICV001	6	-15	15.2	2.1	1.5	14.3
BICV002	6	-30	30.83	1.79	1.5	29.42
BICV101	12.7	-15	14.65	4.89	2	13.27
BICV102	12.7	-20	20.04	4.07	2	18.62
BICV103	12.7	-25	25.35	3.62	2	23.82
BICV104	12.7	-30	30.55	3.33	2	28.89
BICV105	12.7	-40	41.02	2.99	2	39.04
BICV106	12.7	-50	51.4	2.79	2	49.08
BICV107	12.7	-75	77.45	2.52	2	74.24
BICV108	12.7	-100	103.28	2.39	2	99.16
BICV201	25.4	-25	24.72	9.02	2	22.24
BICV202	25.4	-31.7	31.55	7.34	2	29.15
BICV203	25.4	-35	35.08	6.76	2	32.66
BICV204	25.4	-50	50.93	5.22	2	48.22
BICV205	25.4	-75	77.09	4.11	2	73.63
BICV206	25.4	-100	103.04	3.57	2	98.73
BICV207	25.4	-125	129.12	3.25	2	123.92
BICV208	25.4	-150	155.1	3.04	2	149
BICV209	25.4	-175	181.13	2.89	2	174.12
BICV210	25.4	-200	207	2.78	2	199.07
BICV211	25.4	-250	258.9	2.62	2	249.12
BICV212	25.4	-300	310.8	2.52	2	299.17
BICV213	25.4	-500	518.3	2.31	2	499.21
BICV214	25.4	-1000	1037.1	2.16	2	999.32
BICV301	38	-45	44.87	10.44	2	41.46
BICV302	38	-50	49.97	10.5	3	46.4
BICV303	38	-100	102.57	6.55	3	97.78
BICV304	38	-150	154.7	5.34	3	148.23
BICV305	38	-200	206.7	4.75	3	198.46
BICV306	38	-350	362.4	4	3	348.66
BICV307	38	-500	518.1	3.7	3	498.79
BICV308	38	-700	725.6	3.5	3	698.84
BICV401	40	-63.5	64.42	8.27	1.9	60.7
BICV501	50	-100	102.06	9.2	3	96.9
BICV502	50	-150	154.27	7.1	3	147.6
BICV503	50	-200	206.28	6	3	198
BICV504	50	-250	258.22	5.4	3	248.2
BICV505	50	-400	413.87	4.5	3	398.5
BICV506	50	-450	465.73	4.3	3	448.6
BICV507	50	-500	517.58	4.2	3	448.6
BICV508	50	-600	621.28	4	3	598.7
BICV509	50	-800	828.64	3.8	3	798.7
材料	熔融石英
BICV-FS01	6	-15	14.03	1.5	2.15	15.5
BICV-FS02	6	-30	27.84	1.5	1.82	30.51
BICV-FS03	12.7	-15	14.11	2	5.02	15.67
BICV-FS04	12.7	-20	18.71	2	4.22	20.67
BICV-FS05	12.7	-25	23.32	2	3.76	25.68
BICV-FS06	12.7	-30	27.92	2	3.46	30.68
BICV-FS07	12.7	-40	37.12	2	3.09	40.68
BICV-FS08	25.4	-25	23.32	2	9.52	25.68
BICV-FS09	25.4	-35	32.52	2	7.17	35.68
BICV-FS10	25.4	-50	46.32	2	5.55	50.68
BICV-FS11	25.4	-75	69.33	2	4.35	75.69
BICV-FS12	25.4	-100	92.33	2	3.76	100.68
BICV-FS13	25.4	-150	138.34	2	3.17	150.68
BICV-FS14	25.4	-200	184.35	2	2.88	200.69
BICV-FS15	25.4	-250	230.36	2	2.7	250.69
BICV-FS16	25.4	-300	276.36	2	2.58	300.68
BICV-FS17	25.4	-500	460.4	2	2.35	500.69
BICV-FS18	25.4	-1000	920.48	2	2.18	1000.69
BICV-FS19	38	-50	46.48	3	11.12	51.02
BICV-FS20	38	-100	92.49	3	6.95	101.03
BICV-FS21	38	-150	138.5	3	5.62	151.03
BICV-FS22	38	-200	184.5	3	4.96	201.02
BICV-FS23	38	-350	322.53	3	4.13	351.03
BICV-FS24	38	-500	460.55	3	3.78	501.02
BICV-FS25	38	-750	690.59	3	3.52	751.02
BICV-FS26	38	-1000	920.64	3	3.39	1001.04
PLCX-FS27	38	300	138.04	4.31	3	297.09
PLCX-FS28	38	500	230.1	3.79	3	497.54
PLCX-FS29	38	750	345.1	3.52	3	747.68
PLCX-FS30	38	1000	460.1	3.39	3	997.73

热门标签 : 玻璃双凹透镜玻璃双凹透镜玻璃DCV镜片熔融石英双凹透镜 BK7双凹透镜
