高精度双凸透镜和双凸透镜

High Presion Double Convex Lenses and Bi-convex Lenses

高精度双凸透镜和双凸透镜

双凸透镜、双凸透镜 具有两个向外弯曲的表面、正焦距，适用于 1:1 成像和多元件系统。这些镜头的焦距设计为 f= (R1*R2)/((n-1)*(R2-R1))

1. Zemax光学设计套件支持

2. 正焦距

3. 按需提供材料

支付 :
T/T Payment, Western Union
装运港口 :
Fuzhou China
产品产地 :
China

立即询问

产品类别

新产品

产品详情

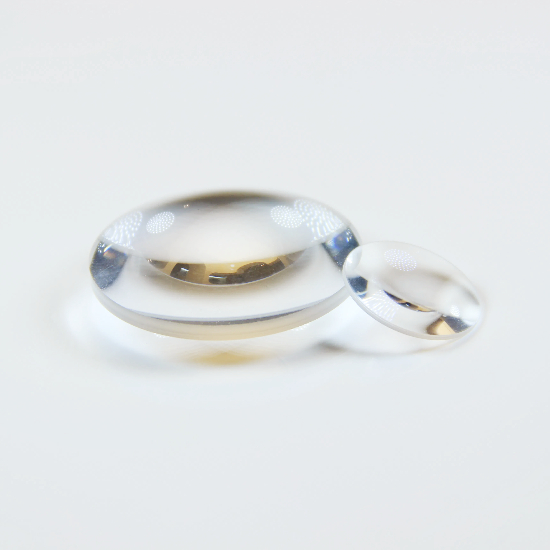

高精度双凸透镜和双凸透镜

双凸透镜（双凸透镜） 具有两个向外弯曲的表面、正焦距，适用于 1:1 成像和多元件系统。这些镜头的焦距设计为 f= (R1*R2)/((n-1)*(R2-R1))。

1. Zemax光学设计套件支持

2. 正焦距

3. 按需提供材料

WTS 提供定制双凸透镜产品。

材料：	光学玻璃、BK7、熔融石英、肖特、OHARA、CaF2、锗等。
尺寸公差：	±0.1mm（标准型），±0.01mm（高精度型）
中心厚度公差：	±0.1mm（标准型），±0.02mm（高精度型）
近轴焦距：	±2%
表面质量：	60/40（标准型）、20/10（高精度型）
通光孔径：	>85%
表面图：	λ/2（标准）、λ/8（高精度）@633nm
集中：	3弧分
斜角：	<0.25毫米×45°
涂层：	根据要求

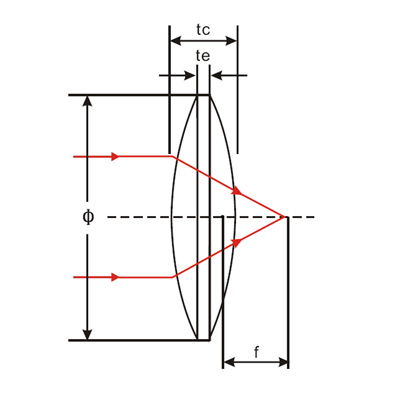

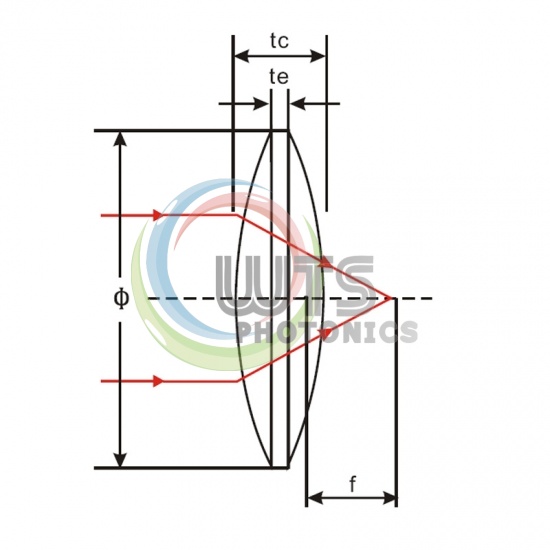

典型尺寸
货号	直径(毫米)	f(毫米)	R2=R2(毫米)	温度(毫米)	厚度(毫米)	宽度(毫米)
材料	N-BK7
BICX001	6	15	15.2	2.1	1.5	14.3
BICX002	6	30	30.83	1.79	1.5	29.42
BICX101	12.7	15	14.65	4.89	2	13.27
BICX102	12.7	20	20.04	4.07	2	18.62
BICX103	12.7	25	25.35	3.62	2	23.82
BICX104	12.7	30	30.55	3.33	2	28.89
BICX105	12.7	40	41.02	2.99	2	39.04
BICX106	12.7	50	51.4	2.79	2	49.08
BICX107	12.7	75	77.45	2.52	2	74.24
BICX108	12.7	100	103.28	2.39	2	99.16
BICX201	25.4	25	24.72	9.02	2	22.24
BICX202	25.4	31.7	31.55	7.34	2	29.15
BICX203	25.4	35	35.08	6.76	2	32.66
BICX204	25.4	50	50.93	5.22	2	48.22
BICX205	25.4	75	77.09	4.11	2	73.63
BICX206	25.4	100	103.04	3.57	2	98.73
BICX207	25.4	125	129.12	3.25	2	123.92
BICX208	25.4	150	155.1	3.04	2	149
BICX209	25.4	175	181.13	2.89	2	174.12
BICX210	25.4	200	207	2.78	2	199.07
BICX211	25.4	250	258.9	2.62	2	249.12
BICX212	25.4	300	310.8	2.52	2	299.17
BICX213	25.4	500	518.3	2.31	2	499.21
BICX214	25.4	1000	1037.1	2.16	2	999.32
BICX301	30	50	50.7	6.54	2	47.77
BICX302	30	500	518.3	2.43	2	499.19
BICX303	38	45	44.87	10.44	2	41.46
BICX304	38	50	49.97	10.5	3	46.4
BICX305	38	100	102.57	6.55	3	97.78
BICX306	38	150	154.7	5.34	3	148.23
BICX307	38	200	206.7	4.75	3	198.46
BICX308	38	350	362.4	4	3	348.66
BICX309	38	500	518.1	3.7	3	498.79
BICX310	38	700	725.6	3.5	3	698.84
BICX401	40	63.5	64.42	8.27	1.9	60.7
BICX501	50	100	102.06	9.2	3	96.9
BICX502	50	150	154.27	7.1	3	147.6
BICX503	50	200	206.28	6	3	198
BICX504	50	250	258.22	5.4	3	248.2
BICX505	50	400	413.87	4.5	3	398.5
BICX506	50	450	465.73	4.3	3	448.6
BICX507	50	500	517.58	4.2	3	448.6
BICX508	50	600	621.28	4	3	598.7
BICX509	50	800	828.64	3.8	3	798.7
材料	熔融石英
BICX-FS01	6	15	13.46	2.18	1.5	14.24
BICX-FS02	6	30	27.29	1.83	1.5	29.34
BICX-FS03	12.7	15	12.91	5.34	2	13.05
BICX-FS04	12.7	20	17.7	4.36	2	18.46
BICX-FS05	12.7	25	22.39	3.84	2	23.66
BICX-FS06	12.7	30	27.04	3.51	2	28.77
BICX-FS07	12.7	40	36.31	3.12	2	38.92
BICX-FS08	25.4	25	21.23	10.11	2	21.14
BICX-FS09	25.4	35	30.97	7.45	2	32.33
BICX-FS10	25.4	50	45.08	5.65	2	48.01
BICX-FS11	25.4	75	68.23	4.39	2	73.39
BICX-FS12	25.4	100	91.41	3.77	2	98.69
BICX-FS13	25.4	150	137.5	3.18	2	148.89
BICX-FS14	25.4	200	183.65	2.88	2	199.09
BICX-FS15	25.4	250	229.6	2.7	2	249.06
BICX-FS16	25.4	300	275.6	2.59	2	299.07
BICX-FS17	25.4	500	459.7	2.35	2	499.19
BICX-FS18	25.4	1000	919.8	2.18	2	999.24
BICX-FS19	38	50	44.06	11.61	3	45.81
BICX-FS20	38	100	90.99	7.01	3	97.67
BICX-FS21	38	150	137.09	5.65	3	148.01
BICX-FS22	38	200	183.23	4.98	3	198.27
BICX-FS23	38	350	321.4	4.12	3	348.58
BICX-FS24	38	500	459.5	3.79	3	498.72
BICX-FS25	38	750	689.5	3.52	3	748.73
BICX-FS26	38	1000	919.6	3.39	3	998.82
