主页光学镜片

光学玻璃平凹柱面透镜

Optical Glass Plano-Concave Cylinrical Lenses

光学玻璃平凹柱面透镜

平凹柱面透镜仅用于在一个区域提供聚焦能力，用于照明或检测来自线光源的光。也用于光束和图像的变形压缩。
1. 非常适合需要一维放大的应用
2. 用于将准直光束转换成线
3. 提供矩形和圆形两种外形

支付 :
T/T Payment, Western Union
装运港口 :
Fuzhou China
产品产地 :
China

立即询问

产品类别

新产品

产品详情

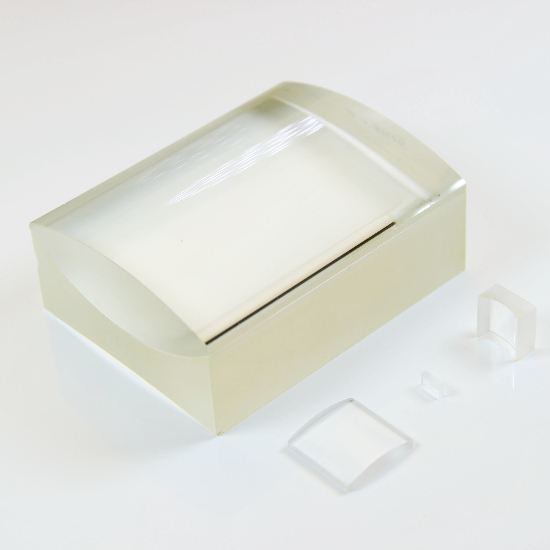

光学玻璃平凹柱面透镜

平凹柱面透镜 习惯于将准直激光源转变为线发生器。
1. 非常适合需要一维放大的应用
2. 用于将准直光束转换成线
3. 提供矩形和圆形两种外形

WTS 提供镀膜和未镀膜的 N-BK7、熔融石英平凹柱面透镜。

规格：

材料：	A级光学玻璃或熔融石英
尺寸公差：	+0.0, -0.1毫米
中心厚度公差：	±0.1毫米
近轴焦距：	±2%
表面质量：	60/40
通光孔径：	>85%
表面图：	λ/4 @633nm
集中：	3弧分
斜角：	<0.25毫米×45°
涂层：	根据要求

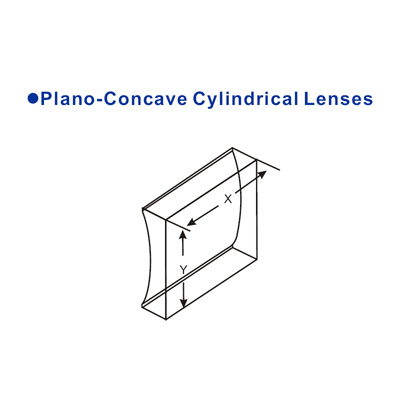

Plano-Concave Cylindrical Lenses

平凹柱面透镜可为变形光束扩展和广泛的应用提供单轴负成像。如果需要凹柱面镜，这些透镜也可用作镜毛坯。

球面透镜注意事项：
a. 还可根据要求提供 Schott、Ohara、Hoya 或中国 CDGM 的其他光学玻璃材料、Heraeus、Corning 的 UVFS、锗、硅、ZnSe、ZnS、CaF2、蓝宝石。
b. 可根据要求提供直径从 1.0 至 300 毫米的任意尺寸的定制球面透镜。

一站式服务 用于视觉光学-激光光学-医疗光学-5G光通信-军用光学器件。

典型尺寸

货号	XxY(毫米)	f(毫米)	内径(毫米)	温度(毫米)	厚度(毫米)	宽度(毫米)
材料	N-BK7
CLV101	10.0x10.0	-12.7	6.54	2	4.3	-14
CLV102	20.0x10.0	-12.7	6.54	2	4.3	-14
CLV103	10.0x10.0	-25	12.87	2	3	-26.3
CLV104	20.0x10.0	-25	12.87	2	3	-26.3
CLV201	20.0x20.0	-50	25.73	2	4	-51.3
CLV202	20.0x20.0	-75	38.6	2	3.3	-76.3
CLV203	20.0x20.0	-100	51.47	3	4	-102
CLV204	20.0x20.0	-150	77.2	3	3.7	-152
CLV205	20.0x20.0	-200	102.93	3	3.5	-202
CLV206	20.0x20.0	-250	128.67	3	3.4	-252
CLV207	20.0x20.0	-500	257.33	3	3.2	-502

热门标签 : 平凹柱面透镜直角棱镜直角棱镜平凹柱面透镜熔融石英柱面透镜一维透镜的放大倍数将准直光束汇聚成一条线的透镜
